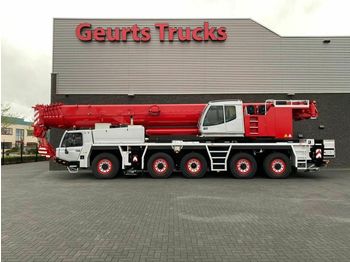

Terepjáró autódaru Tadano FAUN ATF 220G-5 + JIB KRAAN/KRAN/CRANE/GR

Informationen auf Deutsch

TADANO FAUN ATF 220G-5 KRAN + AUSLEGER

VOLLES KONTERGEWICHT 71T.

UNTER WAGEN 28605 KM

1660 STUNDEN

AIRCO

AUTOMATIKGETRIEBE

ADBLUE BLUETEC

OBEN WAGEN

3232 STUNDEN

AIRCO + HEIZUNG

3 RASIER-HOLZBLOCK 63 T

LADEKAPAZITAT: 220000 KG.

Rahmen

Verwindungs- und biegesteife Schweißkonstruktion

aus hochfestem Feinkornstahl. Zentralschmieranlage.

Abstützung 4-Punkt-Abstützung, hydraulisch,

Bedienungsmöglichkeiten an beiden Seiten des Fahrgestelles

und in der Oberwagenkabine.

Abstützbasis 8,3 m (und 5,6 m) x 9,01 m.

Motor Mercedes-Benz 8-Zylinder-Dieselmotor OM 502 LA

(Euromot III B/EPA TIER 4i), wassergekühlt,

Leistung 390 kW (530 PS) bei 1800 min-1.

Drehmoment 2400 Nm (245 kpm) bei 1300 min-1.

Motorleistung nach 80 /1269 / EWG. Kraftstoffbehälter 530 l.

Getriebe ZF-AS-Tronic 16 AS 2602 mechanisches

Schaltgetriebe mit elektronisch-pneumatisch betätigter

Trockenkupplung und vollautomatischer Schaltung mit

16 Vorwärts- und 2 Rückwärtsgängen.

Verteilergetriebe 2-stufiges Verteilergetriebe.

Antrieb 10 x 8

Achsen

1. Achse: gelenkt, angetrieben

Differentialsperre quer.

2. Achse: gelenkt, angetrieben, zuschaltbar,

Differentialsperre quer.

3. Achse: nicht gelenkt, nicht angetrieben, liftbar.

4. Achse: gelenkt, angetrieben, Differentialsperre längs und

quer.

5. Achse: gelenkt, angetrieben, Differentialsperre quer.

Achsaufhängung Hydropneumatische Federung mit

Niveauregulierung.

Bremsen Druckluft-Zweikreis-Bremsanlage. Feststellbremse

als Federspeicherbremse an der 2., 4. und 5. Achse wirkend.

Intarder und Konstantdrosselanlage mit Auspuffklappenbremse

als Dauerbremse.

Räder 10-fach 385/95 R 25.

Lenkung ZF-Servocom-Zweikreishydrolenkung mit

Notlenkpumpe. Mechanische Lenkung der 1. und 2. Achse

und Mitlenken der 4. Achse bis zu einer Geschwindigkeit von

25 km/h und der 5. Achse bis zu einer Fahrgeschwindigkeit

von 50 km/h.

Unterwagenkabine Zwei-Mann-Frontfahrerhaus in StahlKunststoff-Verbund-Konstruktion, Sicherheitsverglasung,

luftgefederte Sitze und motorabhängige Warmwasserheizung,

Kontroll- und Bedienungselemente für den Fahrbetrieb,

Tempomat- / Bremsomat-Funktion.

Elektrische Anlage 24 Volt-Gleichstrom, 2 Batterien,

CAN-Bus System mit integriertem Faun CSS-System zur

Eigendiagnose, Abstützfeldbeleuchtung.

Die elektrische Anlage entspricht der EG-Norm.

Rahmen:

Verwindungssteife Schweißkonstruktion mit einer

außenverzahnten, einreihigen Kugeldrehverbindung,

um 360° unbegrenzt drehbar. Zentralschmieranlage.

Motor Mercedes-Benz 4-Zylinder-Dieselmotor OM 924 LA

(Euromot III B / EPA TIER 4i), wassergekühlt. Drehzahl ist über

Fußpedal stufenlos regelbar, Leistung 138 kW (188 PS) bei

1800 min-1.

Drehmoment 750 Nm (76 kpm) bei 1200 - 1600 min-1.

Motorleistung nach DIN 6270B / DIN 6271.

Kraftstoffbehälter 250 l.

Hydraulik System Diesel-hydraulisch mit 3-Kreishydraulik,

1 Axialkolbendoppelpumpe, 1 Axialkolbenpumpe und

1 Zahnradpumpe.

Steuerung Zwei 4-fach Kreuzsteuerhebel mit elektrischer

Vorsteuerung.

Teleskopausleger Siebenteiliger Teleskopausleger aus

hochfestem Feinkornstahl, bestehend aus einem

Grundausleger und 6 Teleskopteilen, 1 Teleskopzylinder,

hydraulisch unter Teillast teleskopierbar. 13,2 m - 68,0 m lang.

Wippwerk Ein Differentialzylinder mit angebautem

Senkbremssperrventil.

Hubwerk Axialkolben-Motor, Hubwerkstrommel mit

eingebautem Planetengetriebe und federbelasteter HydroLamellenbremse mit integriertem Freilauf beim Heben.

Hubseil mit 'Super-Stop' Einrichtung.

Drehwerk Axialkolben-Motor, dreistufiges Planetengetriebe

mit automatischer Feststellbremse, geschlossener

Hydraulikkreislauf mit Drehwerk-Freischaltung.

Drehgeschwindigkeit stufenlos von 0 - 1,2 min-1.

Gegengewicht Gesamtgewicht 71 t teilbar.

Die Bedienung erfolgt aus der Oberwagenkabine.

Oberwagenkabine Großräumige Krankabine in StahlKunststoffausführung mit Sicherheitsverglasung und getönten

Scheiben, kippbarem Arbeitsplatz mit verstellbarem,

hydraulisch gedämpftem Fahrersitz, motorabhängige

und motorunabhängige Warmwasserheizung

(mit Motorvorwärmung), Kontroll- und Bedienungselemente

sowie graphische LCD-Anzeige für Kranbetrieb.

Elektrische Anlage 24 Volt-Gleichstrom, 2 Batterien.

Sicherheitseinrichtungen 'Lift Adjuster', Lastmomentbegrenzung (LMB), Windmesser, Arbeitsbereichsbegrenzung,

Hubendschalter, Windenendschalter, Seilwindendrehmelder,

Sicherheitsventile gegen Rohr- und Schlauchbrüche.

Sperrventile an Hydraulik-Zylindern

WIR SPRECHEN DEUTSCH

WE SPEAK ENGLISCH

HABLAMOS ESPANOL

Kraftstofftyp: Diesel

Baujahr: Feb 2015

Modelljahr: 2015

Zählerstand: 28.605 km

Farbe: Rot

Antrieb: Rad

Leistung: 138 kW (188 PS)

Zylinderzahl: 6

Leergewicht: 60.000 kg

Mast: Teleskop (7 Teilen)

Mastlänge: 85,2 m

Hubkapazität: 220.000 kg...
